    Led panel test tv set LCD.

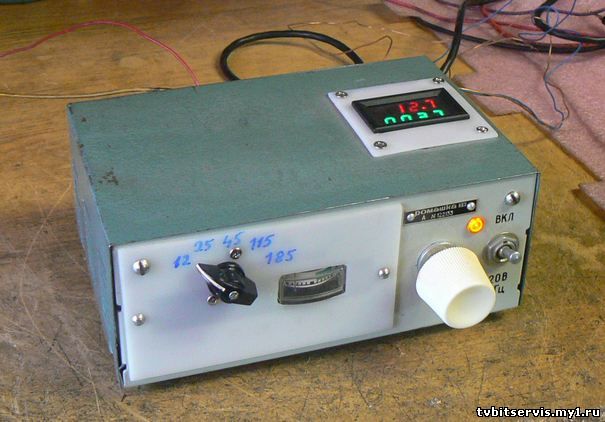

     Для проверки  светодиодной подсветки ж. к. телевизоров сделал прибор.

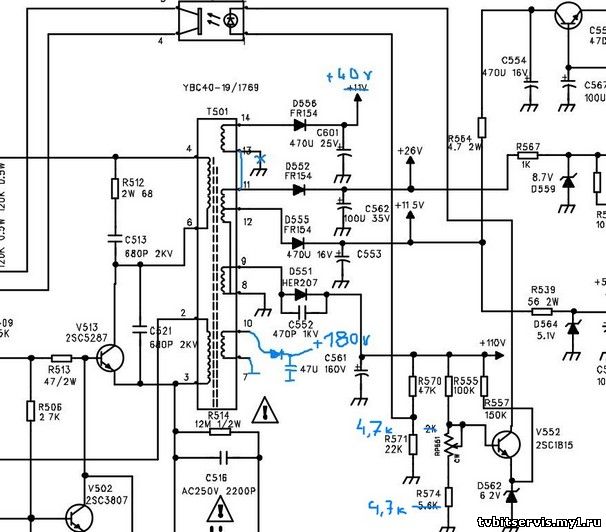

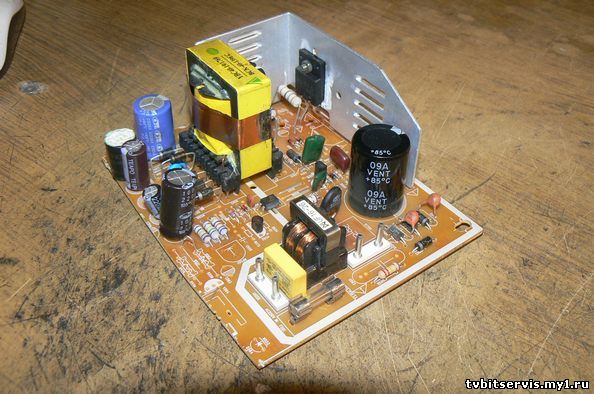

    Построен он на база готового блока питания телевизора Jinlipu, Supra и д. р

    с трансформатором YBC40-19/1769.           http://monitor.espec.ws/section1/topic174329.html

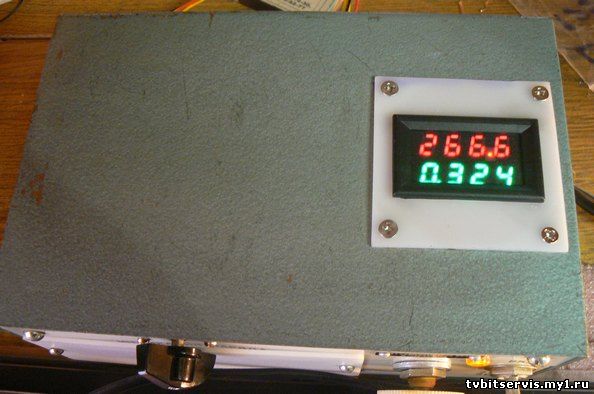

    Получается выходные напряжения в диапазоне  6.5-19, 15-43, 23-63, 62-165, 105-267   вольт.

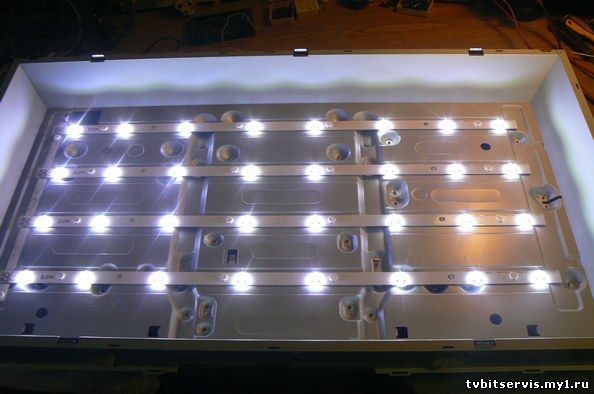

    Вполне хватает для засветки led матриц.

    номиналы резисторов R574 4.7к  и RP551 4.7к .
